Instalarea anodului

Name: Producători, furnizori și fabrică de instalare a anodului CWC - Fabricat în China - Țevi OCTAL
Brand: OCTAL
SKU: 282923284

Scop: -controlul coroziunii pe termen lung pentru conducte offshore, submarine, mlaștine și îngropate
Standarde: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Tipuri de anozi: sacrificii (aliaje de Zn, Al, Mg), ICCP (MMO, grafit, siliciu-fier)
Metode de instalare: sudat sau legat direct pe țeavă, încorporat în acoperire cu greutate de beton (CWC), montat cu clemă sau șa, instalare subacvatică de către scafandri/ROV, sisteme de tije ICCP cu redresoare
Avantaje tehnice: Durată de viață: 20–40 de ani, Distribuție optimizată a curentului, acoperire uniformă a CP, Sigur pentru medii periculoase/offshore, Performanță dovedită în conducte submarine și de mlaștină
Aplicații: conducte în larg, conducte de ridicare, tuburi J-, traversări de râuri, conducte îngropate

Trimite anchetă

Introducerea Produsului

Sensul instalării anodului CWC

Instalarea anoduluieste munca de atașare a anozilor de sacrificiu la o conductă-prin sudare, prindere/legare sau încorporare a acestora în stratul CWC-astfel încât anozii să se corodeze mai întâi, iar conducta de oțel să rămână protejată ca parte a sistemului de protecție catodică (CP). Pentru țeava acoperită cu CWC, include și controlulpoziţia anodului, metoda de fixare şi protecţia cabluluiastfel anozii rămân eficienți din punct de vedere electric fără a fi deteriorați în timpul manipulării, așezării sau sudării pe teren.
Se aplică două sisteme principale:

Anozi de sacrificiu (Zn, Al, Mg):Simplu, fără întreținere-, ideal pentru ape puțin adânci și soluri.
Anozi de curent impresionat (MMO, Si-fier):Alimentat de redresoare, reglabile, potrivite pentru conducte de apă adâncă și{0}}de lungă distanță.

Octal Pipe proiectează și instalează sisteme de anozi strict conform standardelor DNVGL-RP{-F103, ISO 15589-2 și NACE, oferind spațiere, lipire și metode de instalare optimizate (sudate, prinse sau încorporate CWC).

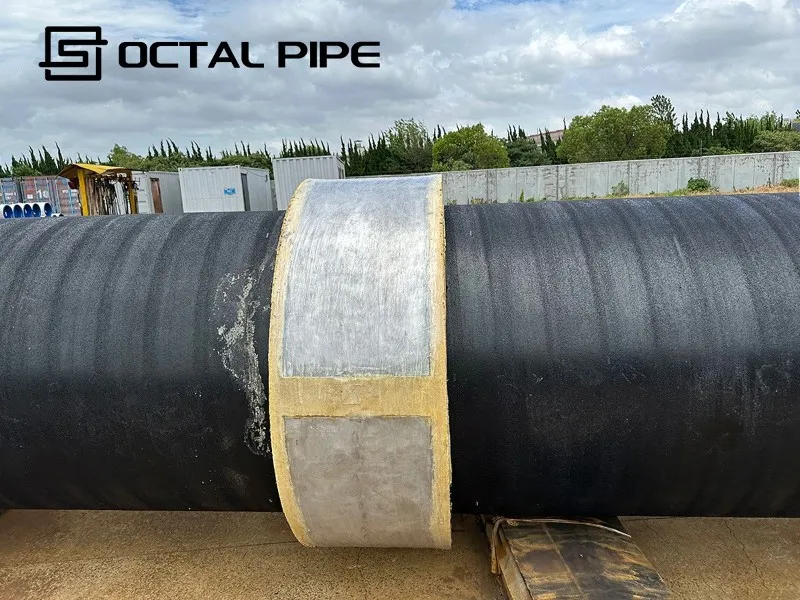

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Standarde de instalare a anodului și selecție tip anod (conformitate CP)

Element de instalare a anodului	Ce acoperă	Alegere/notă tipică	Standarde și ghiduri de referință
Conformitatea instalării anodului	Baza de proiectare a sistemului CP pentru conducte subterane/subterane; cadrul de acceptare pentru instalare și punere în funcțiune	Folosit pentru a alinia aspectul anodului, metoda de atașare și documentele privind cifra de afaceri pentru liniile offshore/submarine/îngropate	DNVGL-RP-F103(CP submarin prin anozi galvanici);DNV-RP-B401(practica CP submarină);ISO 15589-2(CP pentru sisteme de conducte de petrol și gaze naturale);NACE SP0169 / SP0177(control extern coroziunii pentru conducte subterane/submerse)
Tip de instalare a anodului: Sacrificial (galvanic)	Fără alimentare externă; materialul anodic corodează pentru a proteja țeava	Zinc / aluminiu / magneziualiaje; obișnuit pentru ape puțin adânci, mlaștină și condiții de sol, unde este preferată o protecție simplă și distribuită	Se aplică de obicei conform bazei de proiectare CP de mai sus (specificațiile proiectului selectează materialul și distanța)
Tip de instalare a anodului: ICCP	CP alimentat cu ieșire reglabilă prin redresoare	MMO / grafit / silicon-fieranozi; folosit adesea pentru conducte de apă adâncă sau{0}}de lungă distanță, unde cererea și controlul actual sunt mai mari	Aplicat de obicei conform bazei de proiectare CP de mai sus (specificațiile proiectului definesc cerințele de putere/control și monitorizare)

Metode de instalare a conductelor cWC

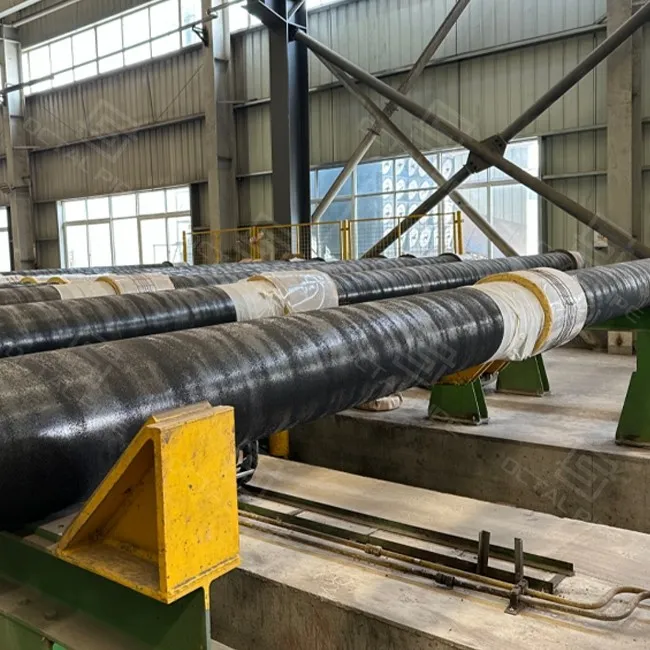

Anode Installation octal

Conform DNVGL-RP{-F103, instalarea corectă a anozilor este esențială pentru a asigura distribuția uniformă a curentului și eficacitatea-pe termen lung. Octal Pipe oferă mai multe soluții de instalare în funcție de proiectarea conductei și de mediu:

1. Atașament sudat (tampoane/brățări)

Controlul locației:Anozii sunt poziționați pentru a evita îmbinările de câmp, suporturile și zonele care se ciocnesc cu stingere, role sau contactul tensionatorului.

Disciplina de reparare sudare + acoperire:Zonele de sudură sunt definite, apoi acoperirea este reparată și sigilată pentru a preveni „arsuri mici, celulă mare de coroziune”.

Protectie cablu:Traseul este securizat și protejat, astfel încât să nu se blocheze în timpul manipulării și coborârii.

2. Montare cu clemă/curea (kit de instalare anod)

Claritatea domeniului setului:Un kit obișnuit de instalare a anodului include clemă/corp de șa, curele/dispozitive de fixare, plăcuțe izolatoare, cablu de continuitate și materiale de etanșare-astfel încât antreprenorul să nu improvizeze la șantier.

Calitatea contactului:Suprafețele de potrivire sunt controlate pentru a evita contactul cu rezistență mare-care trece vizual, dar se defectează electric mai târziu.

Anti-slăbire și manipulare la transport:Curelele sunt specificate astfel încât să supraviețuiască transportului, ridicării și tensiunii fără schimbare.

3. Încorporat în CWC (pentru CP protejat pe țeavă acoperită cu greutate de beton)

Încorporați geometrie:Degajarea/capacul este controlat, astfel încât anodul este protejat de impact și tragere în timp ce este încă eficient din punct de vedere electric.

Ieșiri și etanșare cabluri:Punctele de ieșire ale cablurilor sunt protejate și sigilate astfel încât să nu devină puncte de agățare sau căi de apă.

Sfârșitul tranzițiilor:Zona CWC/anod este coordonată cu reducerile de sudură, astfel încât acoperirea îmbinării pe câmp poate fi executată curat (dacă este specificat).

Instalare subacvatică:

Pentru conductele submarine, anozii sunt instalați în larg de către scafandri sau vehicule operate de la distanță (ROV).

Cleme specializate și sisteme de sudură sunt utilizate pentru a garanta o plasare sigură și precisă.

DNVGL-RP-F103 specifică metode de spațiere și atașare pentru a asigura o acoperire uniformă a CP.

Instalarea tijei cu anod alimentat (ICCP):

Tijele anodice (MMO, pe bază de-titan) sunt plasate de-a lungul traseului conductei.

Conectat la transformatoare-redresoare de pe uscat sau platforme superioare.

Oferă curent reglabil, potrivit pentru conductele de apă adâncă cu cerere mare de CP.

procedura de instalare a anodului

Folosește asta caprocedura de instalare a anoduluilinia de bază și strângeți-o în ITP acolo unde este necesar:

-Confirmare înainte de muncă:Confirmați sistemul de acoperire, construcția CWC-(dacă este cazul), planul de distanță între anozi și zonele de interzicere-în apropierea rosturilor/suporturilor de câmp.

Marcare și adaptare-:Marcați locațiile pe desen; verificați spațiul liber pentru așezarea echipamentelor și punctelor de manipulare.
Atașament:Se instalează prin metoda sudată sau prin prindere/curea; rutarea sigură a cablurilor și eliberarea tensiunii.
Verificarea continuității:Efectuați verificări de continuitate/rezistență electrică și înregistrați rezultatelecând este specificat în PO/ITP.
Sigilați și reparați:Reparați/cordați deteriorarea locală a stratului, sigilați ieșirile cablurilor și verificați din nou-zonele reparatecând este specificat.
Ca{0}}documentație creată:Actualizați ID-urile/locațiile anodurilor și înregistrările de testare pentru punerea în funcțiune și monitorizarea viitoare CP.

Avantaje tehnice

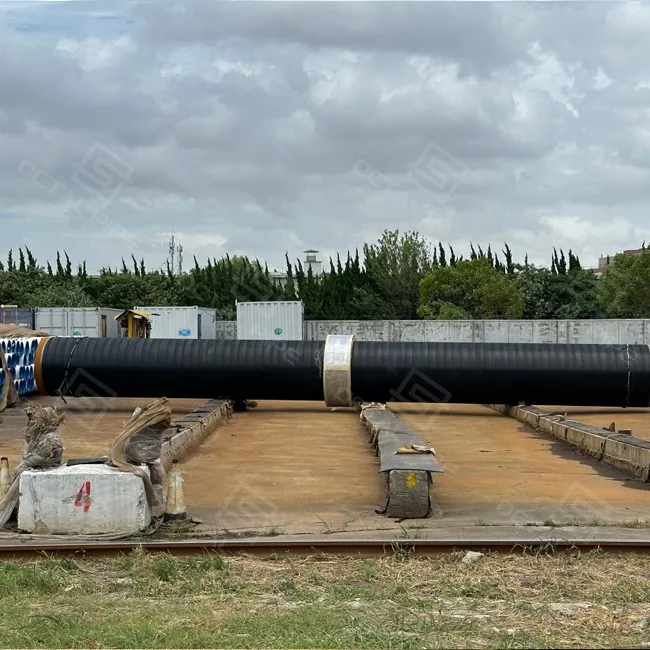

Anode Installation octal pipe

Soluțiile de instalare a anodului Octal Pipe oferă un control robust al coroziunii cu multiple beneficii tehnice:

Durată de viață extinsă:

Designul DNVGL-RP{-F103 asigură greutatea anodului, distanța și capacitatea corespunzătoare, permițând 20-40 de ani de protecție catodică eficientă.

Distribuție optimizată a curentului:

Designul tehnic asigură polarizarea uniformă a suprafeței conductei.

Previne subprotecția sau supraprotecția localizată, ambele putând cauza dezlipirea stratului de acoperire.

Siguranța în medii periculoase:

Sistemele de sacrificiu nu necesită energie electrică, eliminând riscurile de scântei în zonele inflamabile.

Sistemele ICCP sunt proiectate cu monitorizare automată și control al curentului pentru a asigura funcționarea în siguranță.

Integrare cu Coatings și CWC:

Funcționează în tandem cu acoperiri FBE, 3LPE, 3LPP și CWC, oferind atât stabilitate la coroziune, cât și la flotabilitate.

Asigură integritatea acoperirii în timp ce completează CP cu redundanță.

Adaptabilitate:

Sacrificial CP – Simplu, întreținere-scăzută, ideal pentru medii de mică adâncime/scufundate.

ICCP – Ajustabil, potrivit pentru conducte de export în ape adânci și{0}}pe distanțe lungi.

Performanță offshore dovedită:

Aplicat în conducte submarine, ramificatoare și tuburi J-, respectând marjele de siguranță ale proiectării offshore DNV.

Instalarea anodului pe țeavă acoperită CWC (degajare, deteriorări și protecție a cablurilor)

Pe aLinie de conducte acoperită cu CWC, anodinstalarenu este doar despre ieșirea curentului CP. Riscul practic este ca anozii și cablurile să devinăpuncte de agățare/impactîn timpul operațiunilor de tragere-in, ridicare în curte, contact cu role și operațiuni de așezare-apoi proiectul plătește pentru reparații și re-verificări. Această secțiune se concentrează pe instalarea anodului pe țeavă într-un mod care rămâne eficient din punct de vedere electric și construibil prin manipularea CWC și sudarea pe teren.

Problemă de câmp văzută pe liniile CWC	Controlul instalării anodului utilizat pe țeava acoperită cu CWC	Ce poate solicita/depune cumpărătorul (atunci când este specificat)
Corpul anodului lovește role/stingers sau devine un punct de agățare în timpul tragerii-în/întinderii	Definiți „zonele fără-contact” și spațiul liber necesar pentru tensionare/role; selectați calea de atașare (sudat / clemă / încorporat) în funcție de metoda de manipulare	Desen de aspect cu zone interzise-de acces; declarație de metodă de atașare; ca-lista de locații ale anodului construită
Deteriorări ale cablurilor din cauza târârii, ridicării chingilor sau contactului conductei-la-conducta în stivuire	Trasearea cablurilor cu detensionare, traiecte protejate și ieșiri etanșe; evitați buclele libere expuse	Detaliu traseu cablu + metoda de etanșare; lista de verificare vizuala; jurnal de reparare/re{1}}testare (dacă există)
Marginea betonului se sparge în jurul zonei de atașare după transport	Controlați suprafețele de contact, evitați încărcarea scaunelor anodului pe marginile fragile; specificați punctele de manipulare/regulile de stivuire, astfel încât zonele anodice să nu aibă impact	Note de manipulare/ambalare; fotografii din curte la cerere; criteriile de acceptare a daunelor dacă sunt menționate în PO/ITP
Deteriorarea stratului de acoperire la punctele de contact sudate / cleme creează celule locale de coroziune	Definiți etapele de pregătire a suprafeței și reparare a acoperirii în jurul zonelor de atașare; verificați zonele reparate (când este necesar)	Înregistrare reparații acoperire; înregistrarea testului de vacanță/re{0}}verificare (dacă este specificat)
Discontinuitate electrică descoperită târziu (după așezare sau înainte de punere în funcțiune)	Solicitați verificări de continuitate/rezistență la etapele convenite și capturați rezultatele	Înregistrare test de continuitate/rezistență: metodă + bază de acceptare + rezultate (când este specificat)

Reguli de spațiere a anodurilor și de aranjare (evitați conflictele comune de câmp)

Cele mai multe reluări de instalare a anodului se întâmplă deoarece regulile de spațiere au fost scrise ca „X metri tipic” fără a lua în considerareîmbinări de câmp, reduceri CWC și contact cu echipamentul. Regulile de mai jos ajută la menținerea configurației pe țevi acoperite cu CWC, păstrând în același timp intenția de proiectare CP.

Regula de aspect	De ce contează pe țeava acoperită cu CWC	Cum se menționează pe PO / desene
Păstrați anozii în afara zonelor de acoperire a îmbinărilor	Îmbinările de câmp au nevoie de acces curat pentru sudare, NDT și acoperirea îmbinărilor pe teren; anozii din apropiere creează spațiu liber și conflict de acoperire	Fără anozi în limitele de - mm/m de zonele de îmbinare a câmpului/sudură circumferință (distanță pe design de proiect)
Păstrați anozii departe de capetele libere-de beton/tranzițiile de capăt	Capetele CWC sunt cea mai înaltă zonă de manipulare și reparare; poziționarea proastă mărește desfășurarea și încetinește potrivirea-	Fără atașare a anodului în tranziția CWC și lungimea-la capătului liber din beton (stați lungimea redusă în funcție de specificație)
Definiți zonele de contact pentru rolă/întinsator ca „nu-du-te”	Rolele/stingerii pot zdrobi cablurile sau pot lovi corpurile anodice în timpul tragerii-în/întinderii	Fără anozi în benzile de contact ale echipamentelor (identificate prin metoda de așezare)
Evitați suporturile, îndoirile și punctele de-solicitare ridicată	Clemele, curele și suporturile aterizează adesea lângă coturi/puncte de sprijin; anozii de acolo sunt loviti primii	Fără instalare de anod la suporturi/coduri/puncte de ridicare de manipulare (pe desen)
Tratați spațierea ca „intenția de proiectare + verificarea construcției”	Spațierea CP trebuie să satisfacă proiectarea, dar plasarea finală trebuie să supraviețuiască construcției	Spațiere pe design CP; Aspectul final trebuie verificat în raport cu harta comună pe teren și planul de manipulare înainte de acoperire/expediere

Contactați acum

FAQ

Q 1 - Cum preveniți problemele electrice atunci când anozii sunt instalați pe țevi acoperite cu greutate de beton?

A:Pentruțevi acoperite cu greutate din beton, planul de instalare ar trebui să includă prevederi pentru prevenireacontactul electric dintre anozi și armăturile din beton, iar acest lucru ar trebui abordat în IPS/ITP. (Ghidul DNV face referire la această necesitate pentru conductele acoperite cu beton și o leagă de planificarea procedurii/inspecției.)

Î 2 - Ce ar trebui să includă o procedură de instalare a anodului?

A: corectprocedura de instalare a anoduluieste de obicei scrisă ca o secvență de lucru pregătită IPS/ITP-care acoperă primirea/manipularea/depozitarea anozilor, desene detaliate de instalare (cu toleranțe), inspecția/testarea elementelor de fixare și documentarea înregistrărilor. Această abordare „specificații de procedură” este menționată în mod explicit în ghidul DNV pentru conductele submarine.

Î 3 - Ce documente ar trebui să vină cu instalarea anodului (pentru recepție și rulare)?

Atunci când este specificat în PO/ITP, elementele tipice ale cifrei de afaceri includ:ca-liste/ID-uri de locații ale anodului construit, lista de verificare a instalării/fixării și orice este necesarînregistrarea testului de continuitate/rezistențăplus jurnalele de reparare/re{0}}testare a acoperirii dacă au fost efectuate reparații. Îndrumarea standardelor pune accentul pe păstrarea desenelor de instalare, a inspecției/testării și a înregistrărilor ca parte a pachetului documentat.
