Când aveți nevoie de conexiuni premium pentru carcasa și tubulatura API 5CT?

Pe o bine schematică,carcasăşitubingșirurile arată simplu: OD, greutate, grad, deriva. Pe teren, scurgerile și problemele de integritate nu încep aproape niciodată în corpul conductei – ele încep de la conexiuni.

API 5CTeste standardul de bază atât pentru carcasă, cât și pentru țevi: definește clasele, dimensiunile și formele standard de filet, cum ar fi STC/LTC/BTC pentru carcasă și NUE/EUE pentru țevi. Pentru multe sonde de petrol convenționale, aceste conexiuni API sunt încă răspunsul corect. Dar în puțurile de gaz de înaltă presiune, lucrările HP/HT, secțiunile orizontale lungi și puțurile cu cicluri puternice, centrul de risc se mută de la corpul de oțel la proiectarea conexiunii. Aici intervin conexiunile speciale / premium.

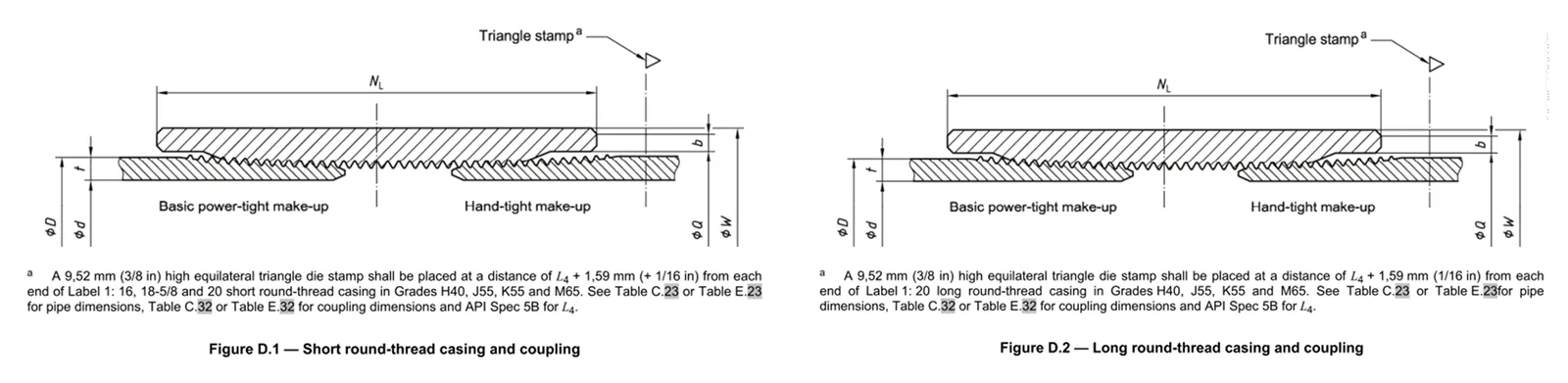

API 5CT și API 5B definesc principalele familii de filete pentru carcasă și tuburi:

Carcasa

• STC – cuplare cu filet scurt (rotunzi scurte)
• LTC – cuplare cu filet lung (rotunda lungă)
• BTC – Firul de contrafort cuplat

Tubing

• NUE – Sfârșit fără supărare
• EUE – Sfarsit de suparare extern

Aceste conexiuni standard sunt:

• Suficient de puternic (tensiune, compresie, cuplu) pentru multe sonde uscate și convenționale
• Eficient din punct de vedere al costurilor și disponibil pe scară largă
• Familiar pentru echipajele de montaj, cu un ecosistem complet de accesorii compatibile

Dar există două adevăruri incomode:

• Filetele rotunde API (STC/LTC) nu au fost concepute pentru a fi perfect etanșe la gaz la presiune ridicată; se bazează foarte mult pe compusul firului și pe interferențe.
• Chiar și BTC prioritizează capacitatea structurală în primul rând și etanșeitatea la gaze în al doilea rând.

Pentru presiuni moderate, în cea mai mare parte serviciu lichid și traiectorii relativ simple, acest lucru este acceptabil. Pe măsură ce presiunea, fracția de gaz, temperatura și abaterea cresc, „destul de bun” pe partea de conexiune începe să arate mai mult ca „marja de proiectare erodata”.

Odată ce puțurile trec dincolo de anvelopa convențională, nu mai este vorba doar de modernizarea conexiunilor de carcasă. Tuburile pot deveni o cale critică de scurgere și, de asemenea, un punct fierbinte de oboseală.

Conexiunile premium sau speciale sunt de obicei luate în considerare atunci când unele dintre următoarele sunt adevărate:

• Puțuri de gaz de înaltă presiune în care orice presiune susținută a tubului este o preocupare serioasă
• HP/HT și puțuri de apă adâncă cu sarcini combinate mari de rupere, prăbușire și tensiune
• Puțuri cu rază extinsă și foarte deviate, cu îndoire semnificativă și severitate dogleg
• Puțuri de depozitare a gazelor, injecție și eliminare a CO₂ cu cicluri frecvente de presiune
• Serviciu acru sever, unde inițierea fisurilor și creșterea la rădăcina firului trebuie să fie strict controlate
• Proiecte de puțuri care necesită în mod explicit performanța conexiunii să se potrivească sau să depășească valorile nominale ale corpului conductei

În aceste puțuri, a rămâne cu STC/LTC/BTC și NUE/EUE nu înseamnă automat „nesigur” – dar înseamnă că performanța conexiunii este mult mai aproape de anvelopa de proiectare. Orice variație a cuplului, a tratamentului suprafeței, a practicii de refacere sau a condițiilor de funcționare poate împinge sistemul în probleme.

Conexiunile premium / speciale se află pe corpurile de țevi API 5CT, dar schimbă modul în care îmbinarea etanșează și suportă sarcina. Majoritatea au câteva caracteristici cheie:

Garnituri metal pe metal
În loc să se bazeze exclusiv pe compusul de filet, modelele premium includ una sau mai multe zone de etanșare metal-metal care generează stres de contact ridicat la cuplul de asamblare. Acest lucru le permite să mențină performanța etanșă la gaz sub cicluri de presiune și temperatură.

Torsă umărul
Un umăr de cuplu definit oferă o oprire pozitivă la sfârșitul machiajului. Aceasta îmbunătățește controlul cuplului, reduce riscul de deteriorare a cuplului excesiv și crește capacitatea de îndoire și torsiune în puțurile deviate și ERD.

Geometrie optimizată a filetului
Formele de filet reproiectate reduc concentrarea tensiunilor și distribuie sarcina pe flancurile filetului mai angrenate. Acest lucru îmbunătățește performanța la oboseală în cazul în care coarda vede rotație, îndoire și schimbări repetate de presiune.

Opțiuni de curgere și semi-încărcare
Acolo unde creșterea OD este critică – în apropierea vârfurilor căptușelii, a punctelor de fixare sau a restricțiilor strânse – conexiunile curățate sau semi-încărcate mențin un OD controlat, oferind în același timp rezistență și etanșare.

Calificare pe scară largă
Conexiunile premium moderne sunt de obicei calificate folosind ISO 13679 / API RP 5C5 sau teste similare la scară completă, acoperind sarcini combinate, ciclism și, în multe cazuri, îndoire. Acest lucru oferă o imagine realistă a modului în care conexiunea se comportă sub anvelope de câmp, nu doar teste pe o singură axă.

Aceste avantaje contează atât pentru carcasă, cât și pentru țevi:

• Pentru carcasă, se pune accentul pe integritatea structurală generală și etanșeitatea la gaze pe termen lung.
• Pentru tuburi, adăugați cicluri de workover, stimulare, operațiuni de control al puțurilor și schimbări frecvente de presiune.

Odată ce proiectarea puțului necesită conexiuni premium, sarcina nu mai este „cumpărarea unui fir special”. Este integrarea acestor conexiuni în întregul lanț de proiectare OCTG și QA.

O listă de verificare practică de inginerie include de obicei:

Definiți în mod clar pachetul de operare

• Presiuni și temperaturi maxime și minime pentru fiecare șir
• Etanșeitatea necesară la gaz și presiunea susținută admisă a carcasei
• Severitatea așteptată a doglegului și orice rotație planificată sub sarcină
• Planuri de workover și stimulare care introduc cicluri suplimentare

Specificați cerințele de calificare a conexiunii

• Nivel de testare ISO 13679 / API RP 5C5 necesar (de exemplu, CAL IV pentru service HP/HT sever)
• Încărcați plicurile de acoperit (tensiune combinată, compresie, presiune internă/exterioară, îndoire, dacă este cazul)
• Orice testare de service acru sau de coroziune este necesară dincolo de cerințele de bază ale țevilor

Aliniați corpul conductei și performanța conexiunii

• Confirmați că performanța la tracțiune, spargere și prăbușire a conexiunii îndeplinește sau depășește calitatea corpului țevii și grosimea peretelui selectate
• Pentru modelele cu colaps mare, verificați ca conexiunea să nu devină secțiunea slabă în colaps

Planificați inspecția, machiajul și documentația din timp

• Definiți procedurile de calibrare a filetului și de inspecție vizuală la instalația de filetare
• Specificați ferestrele de strângere și cerințele de monitorizare atât pentru carcasă, cât și pentru țevi
• Planificați modul în care MTC-urile, datele de calificare a conexiunii, diagramele de cuplu și manualele de funcționare vor fi capturate în registrul de date OCTG și fișierele puțului

Tratarea conexiunilor premium ca parte a designului – nu o gândire ulterioară – este ceea ce previne argumentele mai târziu la platformă sau în timpul revizuirii reglementărilor.

Mulți operatori au mutat deja carcasa de producție la conexiuni premium, etanșe la gaz, dar încă folosesc tuburi standard EUE/NUE. În puțurile cu risc mai mare, acest lucru schimbă veriga slabă de la tubing la tub.

Situațiile în care conexiunile de tuburi premium sunt adesea justificate includ:

• Puțuri de gaz și sonde de petrol cu ​​GOR înalt, unde etanșeitatea la gaze pe termen lung contează și presiunea inelarului trebuie controlată strâns
• Se așteaptă ca șirurile de tuburi să înregistreze fracturi repetate, acidizări, curățări ale puțurilor și alte intervenții grele
• Puțuri orizontale și cu rază extinsă, unde tubulatura suferă îndoire, vibrații și rotații semnificative în timpul funcționării și producției
• Medii acidulate sau cu conținut ridicat de CO₂ în care rădăcina conexiunii este un loc probabil pentru fisurarea prin coroziune sub tensiune

Pentru aceste puțuri, tubulatura cu conexiuni premium – cu un umăr de torsiune, etanșare metalică și geometrie optimizată a filetului – poate reduce semnificativ riscul de scurgeri și defecțiuni de oboseală la îmbinări și poate oferi echipelor de operațiuni mai multă încredere atunci când efectuează ciclism presiune sau efectuează intervenții grele.

Conexiunile premium și speciale oferă cea mai mare valoare atunci când sunt tratate ca parte a unui program complet de carcasă și tuburi API 5CT, nu upgrade-uri unice. Asta înseamnă de obicei:

• Planificarea după puț sau bloc: definirea intervalelor care necesită conexiuni premium și care pot rămâne în siguranță cu firele API standard
• Menținerea familiilor de conexiuni cât mai consistente într-un șir sau câmp, pentru a simplifica procedurile, piese de schimb și formarea echipajului
• Verificarea compatibilității pentru toate accesoriile - îmbinări pentru pui, încrucișări, umerașe de căptușeală, packere, supape de siguranță și alte accesorii de completare
• Curățarea logisticii curții cu coduri de culori clare, marcare și numărări, astfel încât conexiunile nepotrivite să nu ajungă la podeaua platformei

Gestionate în acest fel, conexiunile premium nu sunt doar un „nume special de produs” într-o listă de șiruri, ci o parte clar definită a strategiei de integritate a sondei.

Î1: Ce tipuri de puțuri necesită de obicei conexiuni premium (speciale)?
A1:Puțuri de gaz HP, puțuri HPHT/de apă adâncă, ERD/puțuri cu abatere-înaltă, puțuri cu ciclu-presiunii (de stocare de gaz/injecție de CO₂) și servicii acru severe.

Î2: Ce face o conexiune premium mai etanșă la gaz- decât firele de execuție API standard?
A2:Garniturile metal-la-metal și alcătuirea-controlată (umăr de strângere) ajută la menținerea rezistenței la scurgeri sub cicluri de temperatură/presiune.

Î3: Ce ar trebui să solicit pentru a verifica performanța conexiunii premium înainte de cumpărare?
A3:Calificarea ISO 13679 sau API RP 5C5, plus diagrame de cuplu/manual de rulare, înregistrări de calibrare a filetului și documente MTC/inspecție.
