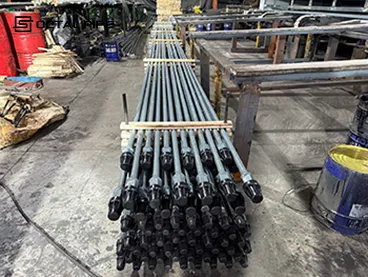

Pentru ce este folosită tija de ventuză?

A tijă de ventuzăeste utilizat pentru a transmite mișcarea și sarcina de la dispozitivul de acționare la suprafață la pompa de fund într-un sistem de ridicare cu tije-. Într-o grindă-puțină pompată, șirul tijei se mișcă în sus și în jos în interiorul tubului și antrenează pistonul pompei, care ridică fluidul produs la suprafață. În acest sens, tija nu este doar o bară de oțel în sondă; este legătura mecanică de lucru dintre unitatea de pompare de suprafață și pompa de dedesubt. SLB descrie șirul de tije ca fiind legătura dintre sistemul de suprafață și pompa de fund și observă că sistemele de pompe cu tije-rămân una dintre cele mai comune metode de ridicare-artificială în puțurile de petrol.

În utilizarea practică a câmpurilor petroliere,selecția tijei de ventuzăse bazează pe realsarcină -tijă. Variabilele cheie includadâncimea de reglare a pompei, dimensiunea tubului, dimensiunea pompei, sarcina fluida, sarcina de tijă lustruită, lungimea cursei, lovituri pe minut, șirata de producție țintă. De asemenea, trebuie luat în considerare designulbine abatere, contactul tubulaturii, raportul gaz-lichid, nisip, parafină, scară, și medii corozive precumCO2şiH2S. Acești factori determină dacă șirul tijei ar trebui să fieun singur-diametrusauconic, caregrad de tijăşidiametruar trebui utilizat, fie că atijă-mai mareeste necesar și cumcuplajeşitije de poneiar trebui să se potrivească.

La ridicarea tijei cu piston, șirul tijei de absorbție transformă mișcarea alternativă a suprafeței în mișcarea pompei de fund. Unitatea de grindă ridică și coboară sfoara; pistonul pompei urmează acea mișcare și mișcă fluidul prin tubulatura. În serviciul PCP, șirul tijei este, de asemenea, un element de transmisie-cuplului, deci nu funcționează numai în tensiune axială. De aceea, selecția tijei nu poate fi separată demodul de pompare, geometria bine, șiciclu de încărcare.

Un completsfoară de tijănu se limitează latije-toate. API 11Bacoperătije de ventoză de oțelşitije de poneiîmpreună cutije lustruite, cuplaje, bare de plată, cleme de tijă lustruite, cutii de umplutură, șitricouri de pompare. Înoperare pe teren, aceste elemente funcționează casistem de ridicare cu o tijă{0}mai degrabă decât ca componente izolate, deoarecesarcină de șir, performanța conexiunii, aterizarea pompei, contactul tubulaturii, șialerga viatatoate depind de comportamentul combinat altije, secțiuni scurte, cuplaje, șiaccesoriile asociate.

Familia de produse poate fi citită mai clar prin componentele de mai jos:

A sfoară de tijăar trebui evaluat ca unsistem de lucru integratmai degrabă decât ca un izolatcorpul tijei. Selectarea corectă agrad de tijăşidiametrunu asigură, în sine, satisfăcătorperformanța pe teren. Prematurpurta, oboseală, eroare de aterizare, șidaune de contact-tuburilormai poate apărea atunci cândnumar de ponei-tijă, proiectarea cuplajului, secțiune-tijă lustruită, sausuport inferior-șiruriloreste incompatibilă cu realulbine profil, sarcină de șir, șimodul de operare.

Datele actuale ale producătorului-aliniate la API sunt destul de consistente în ceea ce privește lungimea-standard, așa cum se arată în acest [Dimensiuni, lungimi și tije pentru ponei]de referință.Tenaris listează lungimile nominale de ventuză-tijele de25 ft și 30 ft, în timp ce lansetele de ponei sunt enumerate la2, 4, 6, 8, 10 și 12 ft. Pagina produsului SLB identifică, de asemeneaLansete de 25 și 30 de picioareși tije de ponei înăuntru2, 4, 6, 8 și 10 picioarelungimi. Cataloagele comerciale listează de obicei diametrele corpului tijei de la5/8 inprin1-1/8 in, iar unele cataloage se extind mai departe1-1/4 insau1-1/2 inin functie de seria de produse si producator. Lista actuală a paginilor de produse Octal5/8 in până la 1-3/4 inîn familia sa de tije-sucker, în timp ce listele de pagini-de mare putere5/8 in până la 1-1/8 inpentru acel traseu.

Descărcare: Referință pentru dimensiunea și lungimea tijei de ventuză

A lanseta de ponei vs lanseta de ventuzePrin urmare, comparația este în principal o diferență de lungime și funcție de tij{0}}șir, nu o diferență în scopul de bază. Tijele de ponei sunt folosite pentru a termina sfoara la adâncimea de aterizare necesară, fără a forța pompa să stea prea sus sau prea jos.

StandardulTija de ventuză API 11Bnotă stabilităeste construit în jurulC, K și D. Literatura publică de produse leagă în mod constant aceste clase de cerințele crescânde de sarcină și coroziune:Gradul Cpentru servicii mai usoare,Clasa Kunde rezistența la coroziune este mai importantă șiClasa Dpentru un serviciu de sarcină mai mare-decât C sau K. Rezumatele comerciale publice repetă aceeași logică a intervalului de tracțiune: C și K sunt afișate în mod obișnuit larezistență la tracțiune de 90.000–115.000 psi, în timp ce D este prezentat în mod obișnuit la115.000–140.000 psi. Rutele premium și specifice producătorului-se extind apoi peste notele API de bază în clase precumKD, DXS, HA, HS, HL și HY, în funcție de sistemul furnizorului.

Descărcare: Referință pentru tipurile de tije de ventuză și seria de produse

Punctul cheie este căselectarea gradului tijei de ventuzăeste ostring-designşibine{0}}decizia de datorie, nu un simplualegerea catalogului. Nota selectată trebuie să se potrivească cu cea realăsarcina de tijă lustruită, adâncimea de reglare a pompei, severitatea ciclului de stres, mediu de coroziune, șimodul de operarea fântânii. În termeni practici, sarcină-mai ușoarăpuţuri alternativepoate rămâne în APIC / K / Dinterval, în timp cefântâni mai adânci, încărcare ciclică mai mare, abatere mai mare, Cuplul PCP, sau mai agresivconditii de coroziunepoate împinge designul sprepremiumsauserie de tije-înaltă. Din acest motiv, nota ar trebui citită împreună cudiametrul tijei, string conic, clasa de cuplare, și așteptatviata de oboseala, pentru căsfoară de tijăreușește sau eșuează ca asistem mecanic potrivitmai degrabă decât ca un izolateticheta de calificare.

A tijă de ventuză standardeste utilizat în general acolo unde șirul de tijă poate fi proiectat în intervalul normal de calitate API 11B și puțul nu impune sarcini de tracțiune, cuplu sau oboseală neobișnuit de mari. În termeni practici, tijele standard se potrivesc în mod obișnuit cu puțurile de pompare cu grinzi-convenționale, adâncimi moderate și condiții de serviciu în care sarcina tijei, abaterea și nivelul de coroziune rămân în limitele gradului API selectat.

A [tijă de ventuză de înaltă rezistență vs tija de ventuză standard]comparația devine importantă atunci când starea puțului depășește intervalul practic de selecție standard de tije API. Aceasta include de obiceifântâni adânci, sarcini mai mari cu tije, puţuri{0}}de debit mare, Serviciul PCP, sau condiții de funcționare în careperformanta la obosealadevine un factor de proiectare mai critic. Pagina de înaltă-rezistență a lui Octal își plasează ruta H/HYpuțuri adânci, grele-și corozive, în timp ce ghidul de comparație al lui Lufkin plasează note premium precumKD, DXS, HA și HSîn puțuri cu oboseală mai mare, fluide corozive și cerințe de PCP/găuri subțiri-.

Descărcare: Referință pentru tija de ventoză standard vs de înaltă rezistență

Distincția nu este doar că o lansetă este „mai puternică”. Distincția mai utilă este funcțională: lansetele standard sunt adesea suficiente în serviciul alternativ convențional, în timp ce lansetele de mare-rezistență sunt alese atunci când coarda trebuie să supraviețuiascăsarcină mai mare, oboseală mai severă, cuplu adăugat, sau geometria puțului mai pretențioasă.

Serviciul cu tije de ventuză ar trebui să fie înțeles prin funcționarea efectivă a puțului, mai degrabă decât prin etichetele largi ale industriei.În operarea pe teren, șirul tijei este selectat în funcție de specificmetoda de pompare, bine adâncime, sarcina fluida, bine traiectoria, șiprofil de coroziunea fântânii. Întrebarea de inginerie nu este doar dacă puțul produce petrol, ci dacă șirul tijei funcționează subsarcină alternativă, sarcina de torsiune, încărcare laterală de la abatere, greutate mare-coloană fluidă, sau un sistem de fluid produs chimic agresiv-. Aceste condiții determină dacă șirul ar trebui să rămână într-un plic de grad API convențional sau să se deplaseze către un alt pachetdiametrul tijei, string conic, clasa de cuplare, sauserie de tije-înaltă.

Tijele de ventuză sunt utilizate în mod obișnuit în următoarele condiții de puț:

• puțuri pompate cu fascicul{0}convenționalunde șirul de tije antrenează o pompă alternativă de fond de foră și principalul obiectiv de proiectare estesarcină axială ciclică, adâncimea de reglare a pompei, șisarcina de tijă lustruită;
• sonde PCPunde trebuie să transmită şirul tijeicuplu de rotație continuula rotorul de fund, transportând, de asemenea, greutatea șirului și sarcina de funcționare în interiorul tubului;
• puțuri de ridicare-tijelor adânciunde coarda superioară suportă o sarcină de tracțiune repetată mai mare pe o lungime mai mare a coardei, făcânddesign conic, rezistenta la oboseala, șiperformanța conexiuniimai critic;
• puţuri deviate sau doglegunde este expus sfoara tijeicontactul tubulaturii, uzura cuplajului, șiriscul de flambare legat de compresie{0}, în special în secțiunea inferioară a șirului;
• puţuri coroziveunde fluidul produs contine semnificativapă, CO2, H2S, sau alte componente corozive, astfel încât selecția calității trebuie să ia în considerare nu numai rezistența, ci șirezistenta la coroziuneși fiabilitatea inhibitorului;
• serviciu pe coloană cu fluide grele-în cazul în care densitatea mai mare a lichidului, umplerea mai mare a pompei sau obiectivele de producție mai mari cresc sarcina suportată de șirul tijei și împing proiectarea către diametre mai mari, grade mai puternice sau o conicitate mai atent echilibrată.

Câteva exemple de câmp fac logica serviciului mai clară:

• Într-obine profund reciproc, secțiunile tijei superioare vezi repetatesarcină mare de întinderela fiecare lovitură. În această condiție, preocuparea de proiectare nu este doar rezistența nominală a tijei, ci șiviata la oboseala la conexiunea suparata si filetata, integritatea cuplajuluiși dacă conicitatea șirului menține tensiunea-superioară a șirului într-un interval acceptabil.
• Într-odeviat bine, snurul poate să nu rămână centrat în tub.OD cuplajpoate intra în contact cu peretele tubului, iar șirul inferior de tijă se poate deplasa în compresie pe o parte a cursei. In aceste conditii,bare de plată, bare stabilizatoare, ghidajele tijei și selecția cuplajului devin parte din strategia de control-uzurii, mai degrabă decât accesoriile opționale.
• Într-oPCP bine, șirul tijei nu funcționează numai sub sarcină axială. Trebuie să transmităcuplul de antrenare la suprafațăla rotorul de fund, transportând și greutatea șirului în sondă. Ca urmare, sistemul de tije este supus la combinatstres de torsiune, tensiune axiala, încărcare ciclică, iar, în puțurile deviate, suplimentarecontactul tubulaturiişipurta. În acest serviciu, calitatea tijei, diametrul, sistemul de conectare și selecția cuplajului trebuie citite împreună.
• Într-oput coroziv, întrebarea de proiectare nu este doar dacă sfoara poate suporta sarcina. Este, de asemenea, dacă gradul de tijă selectat se poate menținealerga viatain prezenta luiapă produsă, CO2, H2S, și programul inhibitor propriu-zis. În aceste puțuri, proiectarea tijei-șirului trebuie să ia în considerare riscul de coroziune, interacțiunea la oboseală și dacă gradul ales rămâne adecvat pe parcursul întregului interval de service.

Tijesunt conectate princuplaje, și selectatclasa de cuplareafectează pe amândouăintegritatea tijei-șiruluişiuzura tubulaturii. Literatura publică orientată către API-identificăClasa TşiClasa SMca comunaClasele de cuplare API, în timp ce unele sisteme de produse includ șicuplaj{0}}de înaltă rezistenţărute pentru servicii mai solicitante. Pentru cădiametrul exterior cuplajuluieste mai mare decât corpul tijei, cuplajul este adesea prima parte a firului care ajunge în contact cu peretele tubuluifântâni deviate. Din acest motiv, selecția cuplajului ar trebui evaluată împreună cugrad de tijă, sarcină de șir, bine abatere, și așteptatconditii de uzura, mai degrabă decât tratată ca o alegere separată de accesorii.

Punctul practic este simplu: calitatea tijei, diametrul tijei și clasa de cuplare trebuie citite ca un sistem de lucru. O tijă-de rezistență ridicată cu o strategie de cuplare greșită poate întâmpina probleme de uzură, oboseală sau-contact cu tubulatura în timpul serviciului.

A tijă de ventuzăeste secțiunea standard de-lansetă de lungime completă utilizată pentru a construi cea mai mare parte a șirului de tijă. Otijă de poneieste secțiunea mai scurtă a tijei utilizată pentru a regla lungimea totală a coardei. Literatura actuală aliniată API-enumeră tije standard la25 ft și 30 ft, în timp ce tijele de ponei sunt enumerate în mod obișnuit la2, 4, 6, 8, 10 și 12 ft.

Această diferență este operațională, nu doar dimensională. Tijele de ponei sunt folosite atunci când valoarea finală a tijei trebuie ajustată, astfel încât pompa să aterizeze corect și geometria cursei să funcționeze conform intenției.

Cotatie gratuita

FAQ





01.Poate fi folosit același șir de tije de ventuză atât pentru pomparea fasciculului, cât și pentru service PCP?

Nu automat.Pomparea fascicululuiîncarcă în principal șirul tijeitensiune axială alternativă, în timp ceServiciul PCPadaugă de asemeneasarcina de torsiuneși diferite condiții de uzură a cuplajului, astfel încât gradul, diametrul și designul conexiunii trebuie adesea revizuite diferit.

02.Când este necesară o lansetă de ponei într-un șir de tijă de ventuză?

A tijă de poneieste utilizat atunci când valoarea finală a tijei-șirului trebuie ajustată astfel încât pompa să aterizeze la adâncimea necesară. Literatura de produse publică aliniată API-enumeră de obicei tije standard la25 ft și 30 ft, și lansete de ponei la2–12 ftpentru această funcție de reglare.

03. O calitate mai mare a lansetei înseamnă întotdeauna un șir de lansetă mai bun?

Nu.Selectarea graduluitrebuie să se potriveascădatoria de bine, inclusivnivelul de sarcină, nivelul de coroziune, severitatea oboselii, și dacă șirul funcționează înpomparea fascicululuisauPCPserviciu. Serii premium sau de înaltă-rezistență sunt utilizate atunci când sarcina reală trece dincolo de intervalul practic de calificare API, nu ca o actualizare implicită.

04.De ce contează selecția cuplajului dacă gradul tijei este deja corect?

Deoarececuplajefac parte din sistemul de - șiruri de lucru, nu doar conectori. Influența lor de clasă, duritate și diametru exteriortransfer de sarcină, integritatea conexiunii, șicontactul tubulaturii, mai ales înfântâni deviateunde cuplajele pot intra mai întâi în contact cu peretele tubului.
